（1）喷头材质：不锈钢材料
（2）试验箱材质：SUS304不锈钢板，厚度1.2mm
（3）循环水箱材质：SUS304不锈钢板，厚度1.2mm，循环水箱带排水口，进水单向阀，
高低水位开关控制
（4）循环增压泵安装在机架内
（5）试件工作滑台：SUS304不锈钢方管，厚度1.5mm以上，支撑点载重30kg
（6）箱体配备固定支撑脚及活动脚轮。

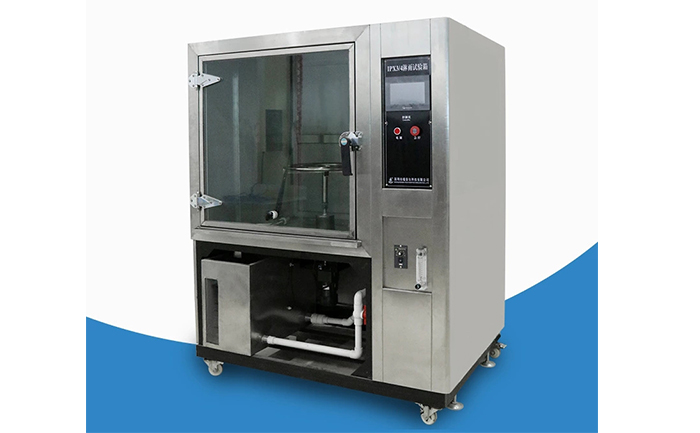

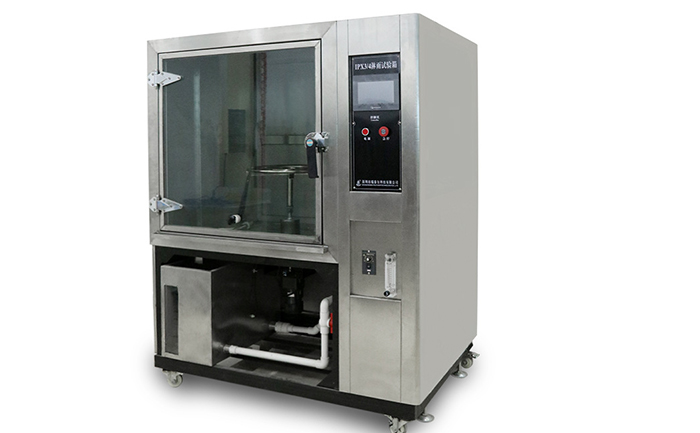

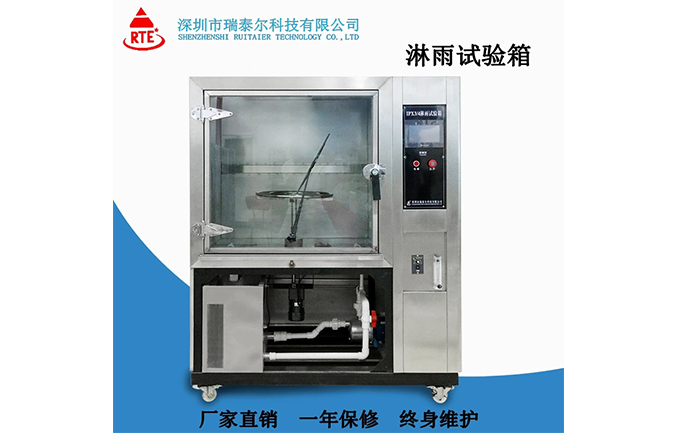

01、IPX5/6淋雨试验箱适用于产品进行防水等级为IPX5的喷水试验及IPX6 的强烈喷水试验。
02、喷咀内径：Φ6.3mm，水流量：12.5L/min(适用于IPX5喷水验),Φ12.5mm，水流量：100L/min(适用于IPX6强喷试验.
03、8000L/h流量计：满足强喷水流量要求,水流量：12.5±0.625L/min
04、水压：按规定水流量调节
05、样品试验箱尺寸：1700×1000×1100mm
06、喷头冲水管的尺寸：长2500mm×直径400mm的圆
07、喷头口距离测试产品:2.5m～3m
技术参数：
|
型号 |
RTE-IPX5/6-50 |
RTE-IPX56-100 |
RTE-IPX56-150 |
||
|
尺寸 |
测试室尺寸W×D×H cm |
60×60×60 |
80×80×80 |
100×100×100 |
|
|
外形尺寸(顶部喷头)W×D×H cm |
120*85*370 |
140*105*390 |
160*125*410 |
||
|
|
外形尺寸(侧面喷头)W×D×H cm |
370*85*150 |
390*105*165 |
410*125*175 |
|
| 性能 |
喷淋系统 |
由水泵、水压表、固定式喷管支架组成 |
|||
|
管径 |
IP5为6分管径，IP6为1寸管径 |
||||
|
喷孔内径 |
IP5(Ф6.3mm)喷头1个,IP6(Ф12.5mm) |
||||
|
喷水压力 |
100~150kpa(按流量调节) |
||||
|
喷水流量 |
IP5(等级)12.5±1(L/min),IP6（等级)100±（L/min） |
||||
|
转盘直径 |
Ф300mm |
Ф400mm |
Ф500mm |
||
|
喷水持续时间 |
3、10、30、9999min(可调） |
||||
|
运行时间控制 |
1M-9999min(可调） |
||||
|
产品受水面 |
顶部或侧面 |
||||
|
喷水压力表 |
可显示喷水压力 |
||||
|
样品架转速 |
1~4rmin可调（产品可通电试验） |
||||
|
材料 |
材质 |
外箱:防锈处理冷轧钢板烤漆内箱:SUS≠304或SUS≠316不锈钢板 |
|||
|
绝缘材料 |
硬质聚氨酯泡沫料(带阻燃剂) |
||||
|
电控 |
控制器 |
进口台通系列7"触摸式淋雨水试验箱)用仪表 |
|||
|
电器 |
南方水泵,台达变频器、三菱伺服电机 |
||||
|
故障报警 |
水泵过流、过热、缺水、漏电保护、欠相 |
||||
|
水质 |
纯净水或去离子水 |
||||
|
电源 |
380VAc3Ф4W50/60Hz |
||||
材质配件优势：
（1）喷头材质：不锈钢材料
（2）试验箱材质：SUS304不锈钢板，厚度1.2mm
（3）循环水箱材质：SUS304不锈钢板，厚度1.2mm，循环水箱带排水口，进水单向阀，
高低水位开关控制
（4）循环增压泵安装在机架内
（5）试件工作滑台：SUS304不锈钢方管，厚度1.5mm以上，支撑点载重30kg
（6）箱体配备固定支撑脚及活动脚轮。
试验标准:
IPX5/6淋雨试验箱严格按照GB4208-93、GB10485、IEC60529-2001《外壳防护等级（IP代码）》设计制造，适用于电气产品进行第二位特征数字为5/6（IPX5/IPX6）的防水试验。该设备满足IP防护等级IPX5/IPX6的测试要求。本机适用电器、电子设备等外壳的防护等级评估，针对由于水进入壳内对设备造成的有害影响测试，以检测外壳的防水性能。
深圳市瑞泰尔自创立伊始，确定走“高品质”发展路线，立志做到“一种产品，就是一个口碑”，多年来，为客户提供的IPX5/6淋雨试验箱质量过硬，操作安全的环境测试设备，严格依据协议合同按期交货，并在设备交付客户之后提供专业、周到的售后服务。
