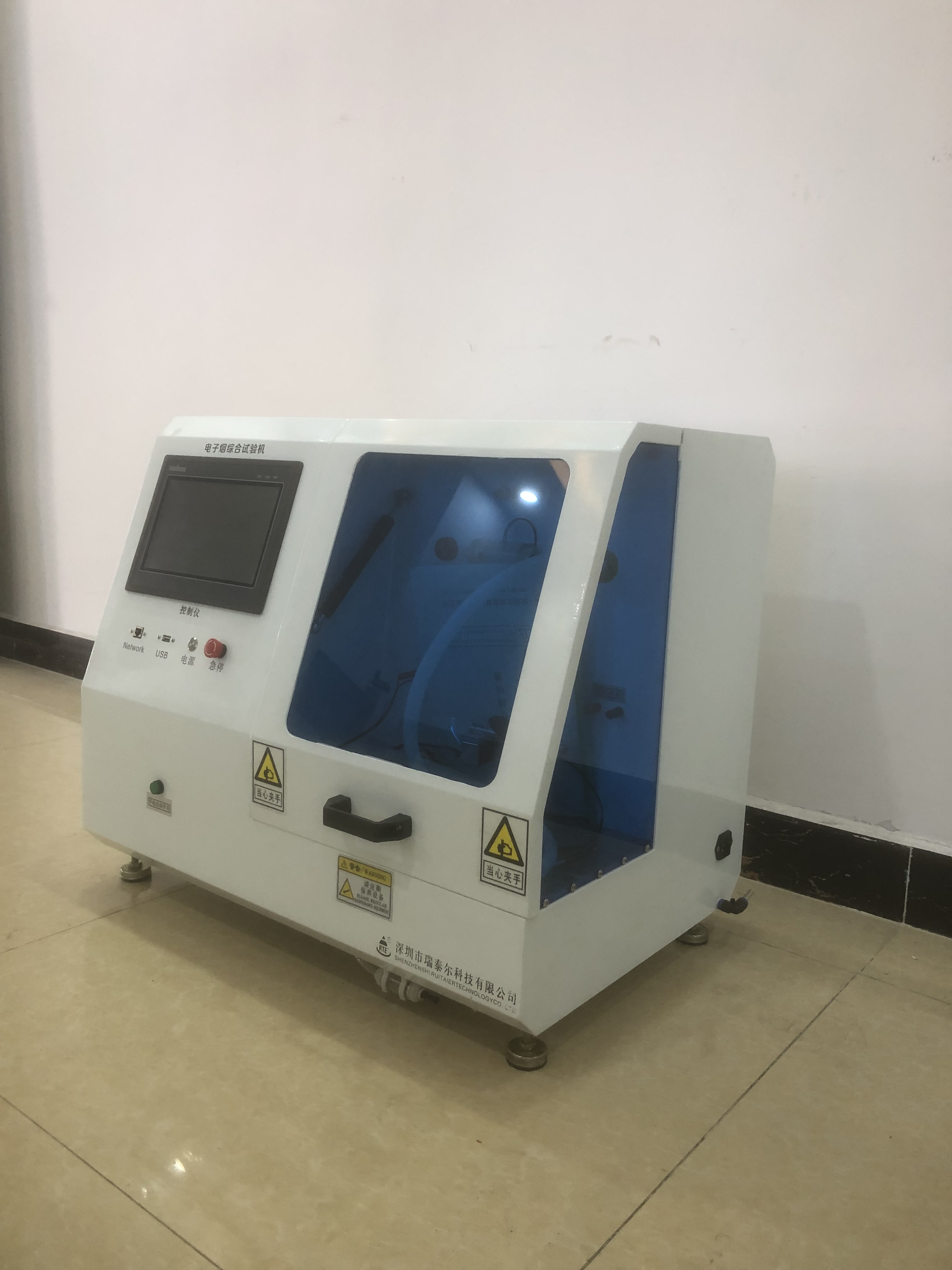

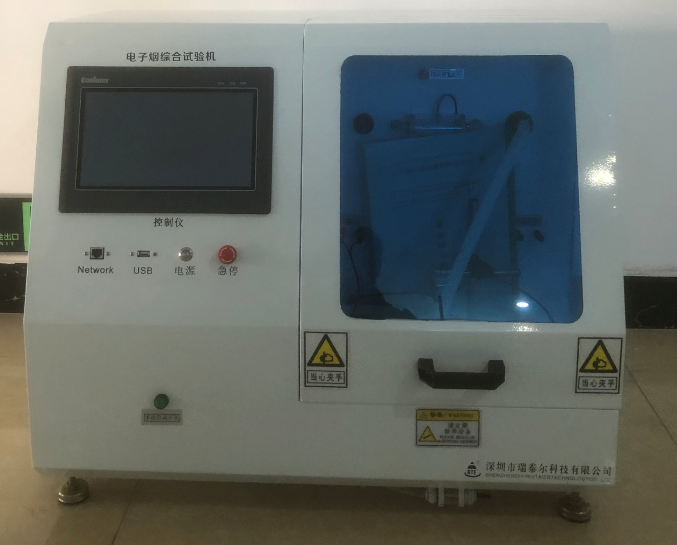

电子烟综合试验机

一、产品介绍：

本机用于测试电子烟和烟油，采用气缸活塞式吸气，通过设置相应的吸烟持续时间，吸烟体积和吸烟次数，来判定电子烟是否合格，适用于小功率电子烟。

规格参数

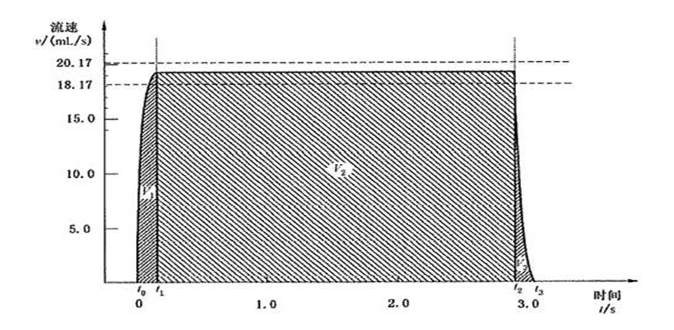

抽吸流量图  吸烟机的抽吸流量图尾矩形。测量时，应确认抽吸容量达到17的要求，并在吸烟机抽吸端口和测量装置间的气路中串联（1000±50）Pa压降标准件。典型不带样品抽吸流量图如下图.1。图.1中，气流速上升（t0~t1）和下降（t2~t3）时曲线所围成区域的面积V1+V3不得超过图形V1+V2+V3总抽吸容量的10%，最大气流速应处于18.17ml/s~20.17ml/s之间。最大气流速稳定期间时长（t1~t2）应不少于2.4s。流量图上升和下降部分的拐点均不应多于一点，所有点上均不应有反向气流。

说明：
t0----由抽吸引起气流速度开始升高的时间；t1----气流速度达到最高的时间；t2----由停止抽吸导致气流速度开始下降的时间；t3----气流速度下降至零的时间；V1----气流速度随时间变化上升段围成的面积；V2----气流速度达到最大且保持稳定时段围成的面积；V3----气流速度随时间变化下降段围成的面积；
 27. 用“抽吸引擎”形成抽吸；

28. 由步进电机驱动并且由计算机控制的精密针筒（引擎）会给出准确的体积和抽吸口型图，有ISO正弦曲线和方形波两种可用形状。                      抽吸流量图  吸烟机的抽吸流量图尾矩形。测量时，应确认抽吸容量达到17的要求，并在吸烟机抽吸端口和测量装置间的气路中串联（1000±50）Pa压降标准件。典型不带样品抽吸流量图如下图.1。图.1中，气流速上升（t0~t1）和下降（t2~t3）时曲线所围成区域的面积V1+V3不得超过图形V1+V2+V3总抽吸容量的10%，最大气流速应处于18.17ml/s~20.17ml/s之间。最大气流速稳定期间时长（t1~t2）应不少于2.4s。流量图上升和下降部分的拐点均不应多于一点，所有点上均不应有反向气流。
